深圳大洲醫學科技有限公司創始人、CEO兼首席科學家楊景周博士作為通訊作者在材料表征領域國際權威期刊發表學術論文“激光熔融增材制造骨小梁多孔鉭：力學性能評價與多孔結構表征”，系激光3D打印仿生骨小梁多孔鉭基礎研究論文，論證了其作為新一代多孔金屬骨科植入材料的優異性能和結構。

鉭金屬具有極好的生物相容性、骨傳導性、抗腐蝕性、化學穩定性、延展性，自1940年開始作為植入性生物醫學材料應用于臨床。由于其熔點高（2996°C）、難加工，且密度大（16.68g/cm³），醫學應用受到很大限制，50年代到80年代主要以絲、片、薄板等形態作為外科手術縫合線、顱骨修復補片、骨折固定件等使用。直到90年代初，美國工業界發明了化學氣相沉積高孔隙率多孔鉭，相關骨科植入物產品開始廣泛應用于臨床，包括髖膝關節墊塊、股骨頭壞死重建棒、髖關節臼杯、膝關節假體、椎間融合器、脊椎假體、肩肘關節假體和足踝關節假體等。化學氣相沉積工藝復雜，生產成本高，制備復雜形態和解剖學匹配個性化多孔鉭植入物難度大，并且無法實現高度仿生多孔結構的精準調控和“規模化定制生產”。金屬3D打印技術的進步，為突破該技術難題帶來了希望。

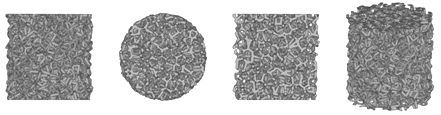

圖1 仿生骨小梁多孔結構三維建模圖：側視圖、俯視圖、縱切剖面圖和三維圖（從左至右）（原圖3）[1]

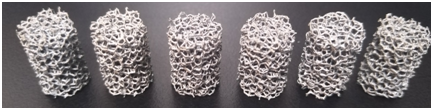

圖2 激光3D打印仿生骨小梁多孔鉭實物照片 [2]

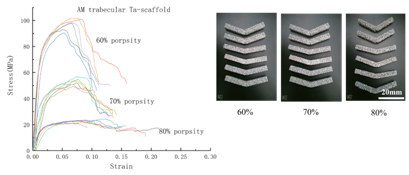

圖3 激光3D打印不同孔隙率仿生骨小梁多孔鉭彎曲試驗應力-應變曲線和試樣照片（原圖8）

大洲醫學經過研發攻關，突破激光3D打印仿生骨小梁多孔鉭關鍵制備技術。如圖1所示，采用專業建模軟件可獲得高度仿生骨小梁多孔結構，孔隙率、絲徑、孔徑、孔道連通性、孔徑分布等孔道結構參數均可精準設計和調控。圖2所示為打印仿生骨小梁多孔鉭樣品，其孔道結構與三維模型一致。不同年齡、性別的骨缺損和骨疾病患者的骨骼多孔結構以及不同部位的骨骼結構均有明顯差異。3D打印可制備與患者骨缺損部位多孔結構和力學性能匹配的個性化定制多孔鉭植入物。如圖3所示，所制備骨小梁多孔鉭彎曲強度可達到100MPa，剪切模量1.2-6.8GPa。耐壓強度達到60MPa，壓縮模量1.5-3.3GPa；扭轉強度達到41MPa，扭矩達到91N·cm；且具有優異的塑性和力學可靠性。其綜合力學性能介于人體松質骨和皮質骨之間，適合作為骨科植入物。

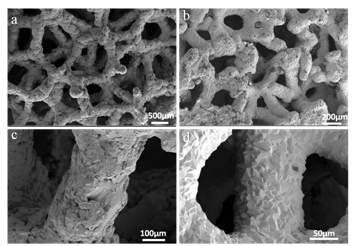

圖4 不同工藝制備的仿生骨小梁多孔鉭孔道結構對比：(a), (c) 激光3D打印；(b), (d) 化學氣相沉積（原圖11）[1]

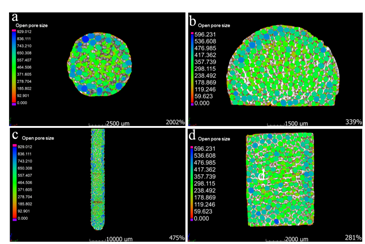

圖5 仿生骨小梁孔徑分布對比：(a), (c) 激光3D打印；(b), (d) 化學氣相沉積（原圖17）[1]

如圖4和圖5所示，激光熔融3D打印仿生骨小梁多孔鉭具有與人體松質骨和小梁骨高度相似的孔道結構，孔道100%三維貫通，孔隙率可超過70%，有利于骨組織和血管長入（圖6）。多孔結構的三維模型孔道參數與打印實物孔道參數之間存在差異，這是3D打印的技術難點之一。大洲醫學通過打印工藝參數優化和后處理工藝調控，已突破該技術難點，可實現多孔結構的精準控制。基于優異的力學性能和多孔結構，激光3D打印多孔鉭可作為新一代骨科植入材料修復骨缺損和治療骨疾病。

該研究工作獲得“十三五”國家重點研發計劃“生物醫用材料研發與組織器官修復替代”專項資助。大洲醫學已申請激光3D打印仿生骨小梁多孔鉭核心技術國際和國內發明專利10余項，并開始加速其骨科植入產品研發和產業化進程。

[1] Jingzhou Yang, et al. Additive manufacturing of trabecular tantalum scaffolds by laser powder bed fusion: Mechanical property evaluation and porous structure characterization, Materials Characterization,2020, 110694, https://doi.org/10.1016/j.matchar.2020.110694.

[2]深圳大洲醫學科技有限公司技術研發資料
